Gebäudethermografie/ Wärmebildaufnahmen



Einsatzgebiete

Mit Hilfe einer Wärmebildkamera werden Bilder erstellt, die aufzeigen, an welchen Stellen des Gebäudes die meiste Wärme verloren geht.

Hinweis: Die Wärmebildkamera empfängt die von der Bauteiloberfläche abgegebene Wärmestrahlung (Infrarotstrahlung) und stellt Bilder bereit, welche die Temperaturverteilung auf der Oberfläche des Körpers wiedergeben. Dabei können Temperaturunterschiede von ca. 0,05K (--> 0,05°C) erfasst werden.

Je höher die Oberflächentemperatur auf der Außenseite der Bauteile (Wand, Fenster, ...) ist, umso höher sind auch die vorhandenen Wärmeverluste.
Werden die Bauteile innenseitig thermografiert, sind geringe Oberflächentemperaturen ein Zeichen für hohe Wärmeverluste.

Nachfolgend einige Beispiele:

  • Wärmedämmung von Außenwänden, Dämmung von Dachschrägen, Geschossdecken zu Kalträumen, Kellerdecken ...

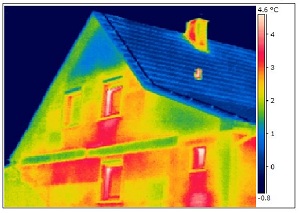

Auf der ungedämmten Fassade sind erhöhte Wärmeverluste im Bereich der Heizkörper erkennbar. Die abgegrenzten erhöhten Wärmeverluste im oberen Bereich des Erdgeschosses ergeben sich durch die Verwendung von Mauersteinen (Hohlblocksteine) mit schlechteren Wärmedämmeigenschaften. Die Rolladenkästen zeigen keine auffälligen Wärmeverluste. Im Bereich der Geschossdecke sind keine Wärmebrücken vorhanden- die Wärmeverluste sind hier im Vergleich zur übrigen Wand sogar geringer.

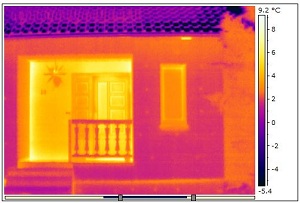

Die Fassade des 1- Fam.- Hauses wurde bis auf den direkten Eingangsbereich gedämmt. Hier (Eingangsbereich, einschließlich Haustür) sind deutlich höhere Wärmeverluste vorhanden.


  • Dichtheit von Türen, Fenstern, Kabeldurchführungen ...

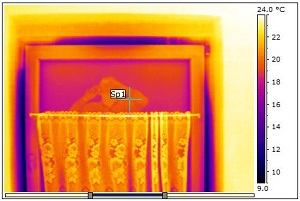

Das von innen thermografierte Fenster zeigt deutlich den Eintritt kalter Außenluft durch vorhandene Undichtheiten. Dieser Mangel kann kostengünstig durch eine Erneuerung des Dichtgummis am Fensterflügel abgestellt werden.

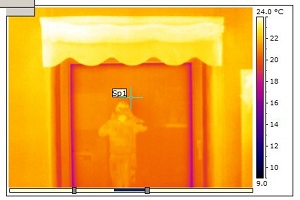

Das Fenster einschließlich der Glasfläche zeigt keine energetischen Mängel. Die Oberflächen-temperatur auf der hier verwendeten Wärme-schutzverglasung ist deutlich höher als im obigen Beispiel (Isolierverglasung). Die geringsten Temperaturen sind im Bereich des Glasabstandhalter vorhanden- der Einsatz eines Abstandhalters aus Kunststoff wäre energetisch besser.


  • Dämmung von Warmwasser- und Heizungsrohren in Kalträumen

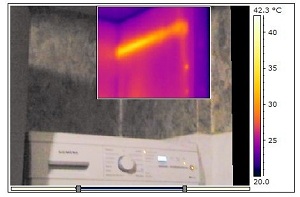

Das Bild zeigt die Kombination des fotorealistischen Bildes und des Wärmebildes- beide wurden gleichzeitig von der Wärmebildkamera aufgenommen und miteinander kombiniert.

Hinter der Verkleidung befindet sich ein ungedämmtes Warmwasserrohr.



  • Dämmung von Rollladenkästen
  • ...

Weiterhin ist feststellbar, ob eventueller Schimmelpilzbefall die Folge einer zu niedrigen Oberflächentemperatur des Bauteiles ist. (--> Taupunkttemperatur)

Weitere Einsatzgebiete sind:

  • Suche nach Undichtheiten an Fußbodenheizungen
  • Prüfung, ob Heizkörper gleichmäßig durchströmt werden oder ein hydraulischer Abgleich sinnvoll ist

Nachfolgend finden Sie Angebote für Thermografieaufnahmen von 1- und 2- Fam. Häuser zum Festpreis.



Angebot 1

Thermografie der Außenfassade

  • 6 Thermografieaufnahme der Außenfassade
  • Kurzbericht mit
  • allgemeinen Hinweisen zur Interpretation der Farbverläufe
  • Beschreibung der auf den Wärmebildaufnahmen erkennbaren Schwachstellen
  • Hinweisen zur Beseitigung der erkannten Schwachstellen

Kosten 200,00 € (inklusive 19 % Mehrwertsteuer)


Angebot 2

Innen- Thermografie

  • Untersuchung relevanter Innenbereiche/ Innenbauteile
  • Die Bilder von der Wärmebildkamera werden dabei "live" auf einen Tablet-PC übertragen. Da Sie auf dem Tablet-PC das gleiche Wärmebild wie ich auf dem Bildschirm der Thermografiekamera sehen, kann ich Ihnen sofort vor Ort die Thermografieaufnahmen erläutern und gegebenenfalls Hinweise zur Schadensbeseitigung geben.
  • Die Thermografieaufnahmen werden auf dem Tablet-PC gespeichert und Ihnen als PDF- Dokument übergeben.
  • Bei diesem Angebot wird kein schriftlicher Bericht erstellt- dieser kann aber gegen Aufpreis von Ihnen zusätzlich geordert werden.

Kosten 180,00 € (inklusive 19 % Mehrwertsteuer)


Eingesetzte Technik

Wärmebildkamera B335 von Flir
  • Hochauflösender Sensor mit 320 x 240 Pixel
  • Taupunktalarm
  • Wärmebrückenalarm
  • Bild-in-Bild Funktion (Kombination von herkömmlichen Foto- Aufnahmen und Thermografieaufnahmen)
  • Bluetooth- Schnittstelle für drahtlosen Datenempfang vom Feuchtemessgerät
  • WiFi- Schnittstelle für drahtlose Datenübertragung zum Tablet-PC
  • ...
Extech Feuchtigkeitsmessgerät MO297
  • Luftfeuchtigkeits- und Temperatursensor zur Messung der Luftfeuchte/ Temperatur
  • Messung der Materialfeuchte
  • Bluetooth- Schnittstelle für drahtlosen Datenübertragung zur Wärmebildkamera
  • ...
Tablet-PC IPad 3
  • Hochauflösender Bildschirm zur Anzeige der Thermografiebilder
  • WiFi- Schnittstelle für drahtlosen Empfang der Bilder von der Wärmebildkamera
  • Speicherung der empfangenen Wärmebilder
  • ...
